🔷 반도체 8대공정 완전정복
H1: 5단계 - 이온 주입(Ion Implantation)
H2: 이온 주입의 개요
이온 주입은 반도체 웨이퍼의 특정 위치에 도핑 원소를 고속으로 주입해 전기적 특성을 부여하는 공정입니다. 실리콘 웨이퍼에 붕소(B), 인(P), 비소(As) 등의 불순물을 고에너지 상태에서 쏘아 넣어 전자 혹은 정공의 이동 경로를 조절합니다. 이 과정은 트랜지스터가 작동하는 데 필요한 P형 또는 N형 반도체 영역을 형성하는 핵심입니다.
H2: 이온 주입의 방식과 장비
이온 주입 장비는 크게 가속기(accelerator)와 스캐너(scanner)로 구성됩니다. 이온은 이온 소스에서 생성되고, 고전압으로 가속되어 웨이퍼 표면에 충돌합니다. 주입 깊이는 에너지에 따라 다르며, 수 nm에서 수 μm까지 조절이 가능합니다. 균일한 분포와 정확한 도핑 농도는 반도체의 성능과 직결됩니다.
H3: 열처리와 활성화
이온 주입 후에는 열처리를 통해 웨이퍼 내 결함을 치유하고 도핑된 이온들을 활성화시켜야 합니다. 이를 '어닐링(annealing)'이라 하며, 보통 600~1000℃의 고온에서 수십 초간 진행됩니다. 최근에는 Rapid Thermal Annealing(RTA) 방식이 널리 사용됩니다.
H1: 6단계 - 증착(Deposition)
H2: 박막 증착의 역할
증착 공정은 반도체 웨이퍼에 매우 얇은 박막을 형성하는 과정입니다. 이 박막은 절연막, 배선층, 또는 반도체층으로 사용되며, 각기 다른 물성을 갖습니다. 박막의 두께는 수 nm에서 수백 nm까지 다양하며, 균일성과 순도가 매우 중요합니다.
H2: 증착 방식의 종류
- CVD (Chemical Vapor Deposition): 기체 상태의 원료를 화학 반응시켜 박막을 형성. 온도와 반응성이 중요.
- PVD (Physical Vapor Deposition): 증기화된 금속 원자를 기계적으로 웨이퍼에 증착. 스퍼터링(Sputtering) 방식이 대표적.
- ALD (Atomic Layer Deposition): 원자 단위로 제어 가능한 초정밀 증착 기술로, 최근 고집적 공정에서 각광받고 있음.
H3: 공정 조건의 정밀 제어
각 증착 방식은 온도, 압력, 가스 유량 등의 조건을 정밀하게 제어해야 합니다. 작은 편차도 회로 특성에 영향을 미치므로 공정 제어 기술이 매우 중요합니다.
H1: 7단계 - 평탄화(CMP, Chemical Mechanical Polishing)
H2: CMP 공정의 개념
CMP는 웨이퍼 표면의 요철을 제거해 다음 공정을 위한 평탄한 표면을 만드는 작업입니다. 이 공정 없이는 멀티 레이어 구조를 만들 수 없기 때문에, 현대 반도체에서 반드시 필요한 공정입니다.
H2: CMP의 원리와 장비
CMP는 연마 패드 위에 웨이퍼를 밀착시켜 회전시키며 동시에 화학 슬러리를 투입해 물리적 연마와 화학적 반응을 함께 이용합니다. 연마 속도와 균일성, 웨이퍼 손상 여부를 정밀하게 조절해야 하므로 고도의 기술력이 요구됩니다.
H3: CMP 공정의 주요 과제
- 오버폴리싱: 지나친 연마로 인해 금속선이 손상될 수 있음.
- 언더폴리싱: 불완전한 평탄화로 회로 연결 불량 유발.
- 잔류 슬러리 문제: 슬러리 입자가 남아있으면 다음 공정에 문제를 일으킬 수 있으므로 세정 공정이 필수.
H1: 8단계 - 금속 배선(Metal Interconnection)
H2: 배선 공정의 목적
이 공정은 반도체 소자 내부의 트랜지스터, 캐패시터 등을 금속 배선을 통해 연결하는 단계입니다. 즉, 각각의 논리 회로가 하나의 시스템으로 작동하도록 연결하는 과정입니다.
H2: 금속 재료와 증착 기술
초기에는 알루미늄이 주로 사용되었지만, 오늘날에는 저저항 특성을 지닌 구리(Cu)가 일반적입니다. 구리는 CVD나 PVD 방식으로 증착되고, 절연막 사이에 매립 방식으로 형성됩니다(Damascene 공정).
H3: 금속 배선의 집적도 향상 기술
- Low-k 절연막: 배선 간 정전용량 감소를 통해 속도 향상.
- Barrier Metal: 구리가 실리콘에 확산되는 것을 막기 위한 금속층(예: 탄탈륨, 티타늄).
- 멀티 레이어 배선: 수십 층으로 쌓아올려 고집적 회로 구현 가능.
H1: 반도체 8대 공정의 정리와 마무리
H2: 8대 공정 이후의 후공정 (패키징 및 테스트)
H3: 패키징(Packaging)의 중요성
패키징은 반도체 칩을 외부 환경으로부터 보호하고, 다른 전자기기와 연결할 수 있게 만드는 마지막 단계입니다. 실리콘 칩은 매우 얇고 미세한 구조이므로 외부 충격이나 온도 변화, 습기로부터 보호가 절실합니다.
패키징에는 다양한 형태가 있으며, 대표적으로는 다음과 같은 방식이 사용됩니다:
- DIP (Dual In-line Package)
- QFP (Quad Flat Package)
- BGA (Ball Grid Array)
- CSP (Chip Scale Package)
오늘날에는 스마트폰이나 웨어러블 기기처럼 작고 얇은 제품에 대응하기 위해, 칩 크기만큼 작게 만든 CSP나 여러 칩을 하나로 묶는 MCM(Multi-Chip Module) 방식이 활발히 사용됩니다.
H3: 반도체 테스트(Test) 공정
패키징이 끝나면 마지막으로 테스트 공정을 거칩니다. 테스트는 제품이 설계대로 작동하는지, 전기적 특성에 이상이 없는지 확인하는 절차입니다. 테스트는 크게 두 가지로 나뉩니다:
- 웨이퍼 테스트(Wafer Test): 패키징 전, 웨이퍼 단계에서의 전기적 검증
- 패키지 테스트(Final Test): 완성된 칩을 전원과 신호를 연결하여 실제 작동 여부 확인
불량품은 이 과정에서 걸러지며, 양품만이 출하됩니다.
H1: 반도체 공정의 미래와 기술 트렌드
H2: 미세공정 기술의 발전
최근 반도체 산업은 5nm, 3nm, 나아가 2nm까지 공정 미세화를 추구하고 있습니다. 공정이 미세해질수록 성능은 향상되지만 제조 난이도도 급격히 올라갑니다.

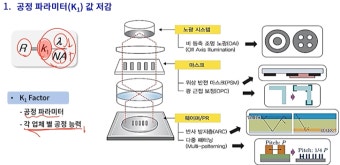

이를 해결하기 위해 극자외선(EUV) 리소그래피와 같은 첨단 기술이 도입되고 있습니다. EUV는 기존의 DUV(Deep Ultraviolet)보다 파장이 훨씬 짧아 더 정밀한 패터닝이 가능합니다.
H3: 트랜지스터 구조의 진화
공정이 미세해짐에 따라 트랜지스터 구조도 변화하고 있습니다.
- FinFET: 3차원 구조로 누설 전류를 줄인 기술
- GAA (Gate-All-Around): 게이트가 채널을 완전히 둘러싸는 구조로, FinFET의 한계를 넘어서기 위한 대안
이러한 변화는 전력 소모를 줄이면서도 더 많은 트랜지스터를 집적할 수 있게 만듭니다.
H1: 결론 - 반도체 8대 공정의 이해가 필요한 이유
반도체는 스마트폰, 노트북, 자동차, 인공지능, 사물인터넷 등 거의 모든 디지털 기기의 두뇌 역할을 합니다. 이 정교하고 복잡한 공정 하나하나가 모여 반도체 칩이라는 작은 세계를 구성하며, 그 위에서 전자 신호가 빠르게 움직입니다.
‘반도체 8대 공정’에 대한 이해는 단순히 기술을 아는 수준을 넘어서, 우리가 살아가는 디지털 세상의 근간을 이해하는 열쇠가 됩니다.
이제 AI 시대를 맞아 반도체는 단순한 IT 부품을 넘어, 국방과 안보, 경제의 전략 자산으로 떠오르고 있습니다. 따라서 이 기술에 대한 관심은 선택이 아니라 필수가 되었고, 기초부터 차근히 이해하는 것이 미래 경쟁력 확보의 출발점이 될 것입니다.
🔎 자주 묻는 질문 (FAQ)
Q1. 반도체 8대 공정은 어떤 순서로 진행되나요?

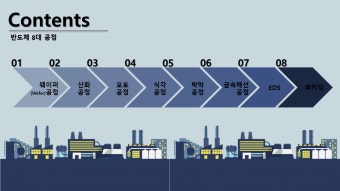

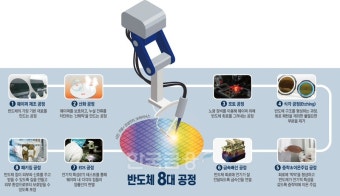

A1. 일반적으로 웨이퍼 제조 → 산화 → 포토 → 식각 → 이온 주입 → 증착 → 평탄화 → 금속 배선 순으로 진행되며, 그 뒤에 패키징 및 테스트가 이어집니다.
Q2. 반도체 공정 중 가장 비용이 많이 드는 단계는?
A2. 포토 공정과 식각 공정, CMP, 그리고 최첨단 증착 기술이 가장 많은 비용과 시간이 소요됩니다. 특히 EUV 장비는 대당 수천억 원 이상입니다.
Q3. 반도체 공정에 사용되는 주요 장비는 어떤 것이 있나요?
A3. 노광장비, 식각장비, 증착장비, CMP 장비, 이온 주입기 등이 핵심이며, ASML, Applied Materials, Tokyo Electron 같은 글로벌 업체가 장비를 공급합니다.
Q4. 반도체 기술에서 '나노미터(nm)'는 무슨 의미인가요?
A4. 회로 선폭(배선의 두께)을 나타내는 단위로, 수치가 작을수록 회로를 더 많이 집적할 수 있고, 전력 소모도 줄어듭니다. 예: 5nm 공정은 7nm 공정보다 진보된 기술입니다.
Q5. 반도체 공정 기술은 누구에게 필요한가요?
A5. 반도체 설계자, 공정 엔지니어, 장비 개발자뿐만 아니라 반도체 산업에 진출하려는 취업 준비생, 투자자, 정책 입안자에게도 필요한 지식입니다.
